電動汽車“濾波器”的多路絕緣耐壓檢測
CS1829PFSI系列：大容值、多通道
容性器件安規方案
在新能源汽車充電系統中，濾波器扮演著“電能凈化器”或“電流守門員”的關鍵角色。它的核心作用是濾除電流中的諧波干擾與高頻噪聲，確保輸入車輛的電流盡可能穩定、純凈。無論是充電樁還是車載充電器，都離不開設計完整的濾波電路（如EMC濾波器、進線電抗器等），它們構成了抵御電網固有諧波、保障充電質量與系統穩定的第一道防線。
然而，濾波器的性能不僅關乎充電效率，更直接牽涉用電安全。其中，安規檢測——尤其是對其內部電容，如Y電容的精確評估——成為確保濾波器可靠運行的核心環節。Y電容作為跨接在高低壓電路之間的關鍵元件，其參數與質量直接影響系統的絕緣性能和漏電流水平。若Y電容選用不當或存在制造缺陷，可能導致絕緣電阻下降、漏電流超標，甚至引發觸電或設備損壞的風險。
值得注意的是，不恰當?shù)臏y(cè)試方法極易造成誤判：一方面，可能將合格產品誤認為不良品，影響生產效益；另一方面，更嚴重的是，可能掩蓋真實的絕緣缺陷，使?jié)撛诘陌踩[患流入市場。這樣的“假安全”一旦在實際使用中暴露，將嚴重威脅用戶生命財產安全，并可能引發連鎖性的系統故障。
因此，對新能源濾波器實施嚴格、科學的安規檢測，不僅是技術規范的要求，更是產品責任與安全底線的體現。通過系統化的測試驗證，能夠有效識別設計瑕疵與材料缺陷，確保濾波器在復雜電網環境和長期使用中仍保持高性能與高可靠性。
在新能源汽車產業高速發展的今天，每一處細節都關乎整體系統的安全與穩定。對濾波器進行嚴謹?shù)陌惨?guī)檢測，正是從源頭筑牢安全之基，為綠色出行保駕護航的重要實踐。

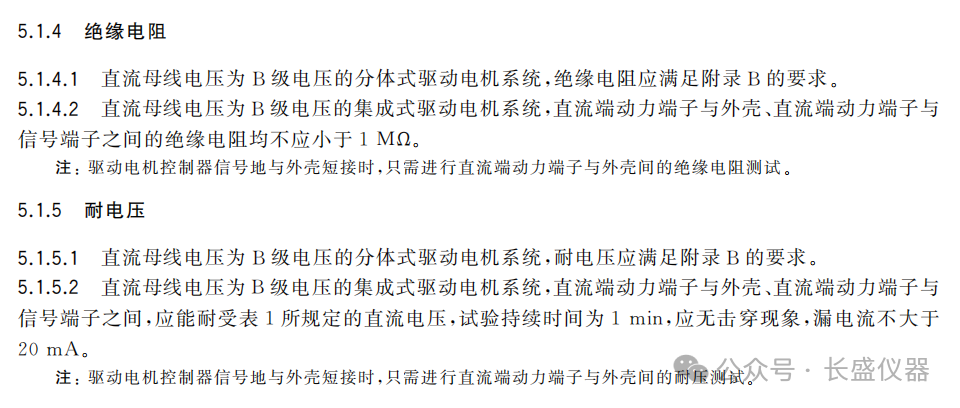

電動汽車行業標準持續演進，例如GB/T18488—2024《電動汽車用驅動電機系統》、GB/T 37133-2025《電動汽車用高壓連接系統》與GB 38031-2025《電動汽車用動力蓄電池安全要求》均強化了對高壓連接部件及電池系統的安全技術規范。
新能源汽車濾波器作為高壓電氣系統的核心組件，其安全性與可靠性直接決定了整車運行安全、人員防護等級及電氣系統穩定性。在800V高壓平臺等高電流應用條件下，銅憑借其優異的導電性、導熱性及機械性能（如延展性），相較于其他材料（如鋁），在安全性和可靠性方面展現出顯著優勢。
濾波器中的銅排作為關鍵載流導體，其安全規范檢測至關重要，直接影響車輛的電氣安全與運行可靠性。標準中規定了主要檢測類別與項目：
對濾波器銅排實施絕緣耐壓測試，主要涵蓋兩類測試：
1. 異極性銅排之間：例如，正極直流母線銅排與負極直流母線銅排之間的絕緣性能。
2. 所有銅排與接地的金屬外殼/支架之間：此乃安全規范測試的核心要求，旨在確保高壓無泄漏至可接觸外殼的風險。
濾波器的安規測試方案

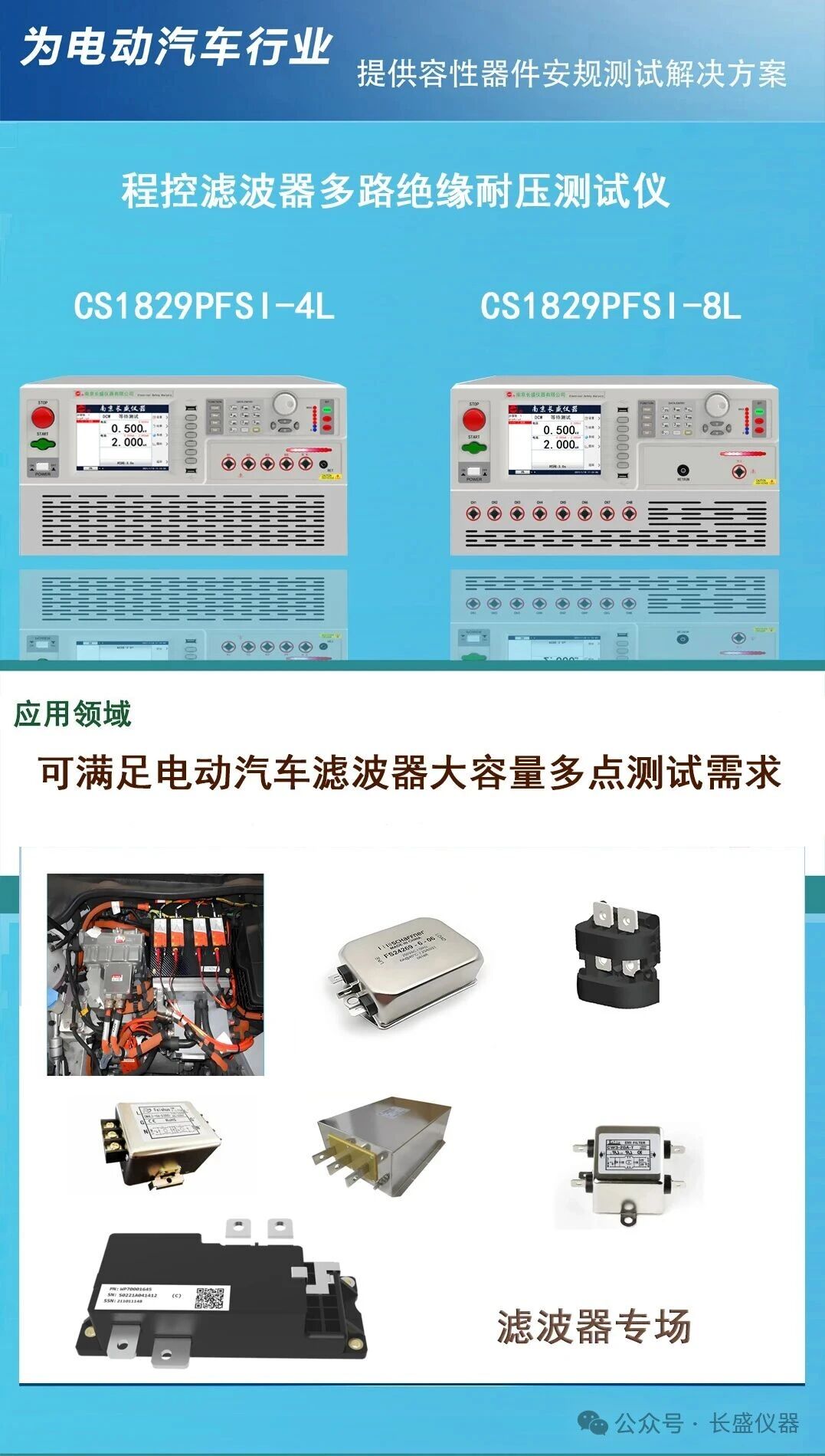

鑒于濾波器內部拓?fù)浣Y(jié)構復雜，待測絕緣點位數量眾多（通常超過5–6處），采用多通道測試儀可顯著提升檢測效率與系統性。電源濾波器的安規測試關鍵在于準確評估其內部電容——尤其是Y電容——對測試結果的直接影響。不當?shù)臏y(cè)試方法不僅易造成良品誤判，更可能掩蓋實際存在的絕緣缺陷，帶來潛在安全風險。CS1829PFSI系列多路絕緣耐壓測試儀，支持多通道掃描測試與參數靈活配置，能夠有效簡化和優化此類復雜測試流程，確保評估過程既高效又可靠。
具有自動放電功能，在放電時液晶屏實時顯示電壓值，可靠性好
交流輸出 5.000kV/50mA，可滿足大容值濾波器的交流耐壓測試
直流輸出 6.000kV/20mA 的情況下保證紋波電壓有效值小于 1%
直流電流最小分辨率 0.001μA。
測試儀可把測試結果以 EXCEL 表格的格式存儲在 U 盤中。
可通過 U 盤進行軟件升級
可調高壓上升、下降時間，可適應不同測試對象要求。
測試結果可同步保存，支持詳細完整的統計操作。
支持客戶在線編輯測試條件，便于客戶智能化、精細化管理。
完備的操作幫助提示，可有效提高用戶使用效率。
中英文雙語操作界面，適應不同用戶的需求。
標配 PLC 接口，RS232 接口，選配 LAN 接口、RS485 接口、USB 接口。
客戶樣品：2只電動汽車電源波器，輸入端電容容量分別為108μF和87μF
測試要求：測試電壓DC500V,電壓上升時間20s，電壓測試時間60s
測試結果: 絕緣電阻分別為11.047GΩ和447.26MΩ
