信噪比定義
信噪比SNR是衡量信號質量的一個重要指標，是指有用信號功率與噪聲功率的比值。信噪比越高，說明信號質量越好，波形在示波器上顯示的效果會更加清晰，測量結果更能真實反映被測信號的特性；信噪比越低，說明信號質量越差，信號細節會被掩蓋，波形顯示會有抖動或線條粗大等問題，造成的測量誤差可能會導致誤判。
提高信噪比
使用示波器進行電子測量測試時，可以采用以下方法使波形更加清晰、穩定，以此提高信噪比，以下以品致MDO7500A為例介紹操作：

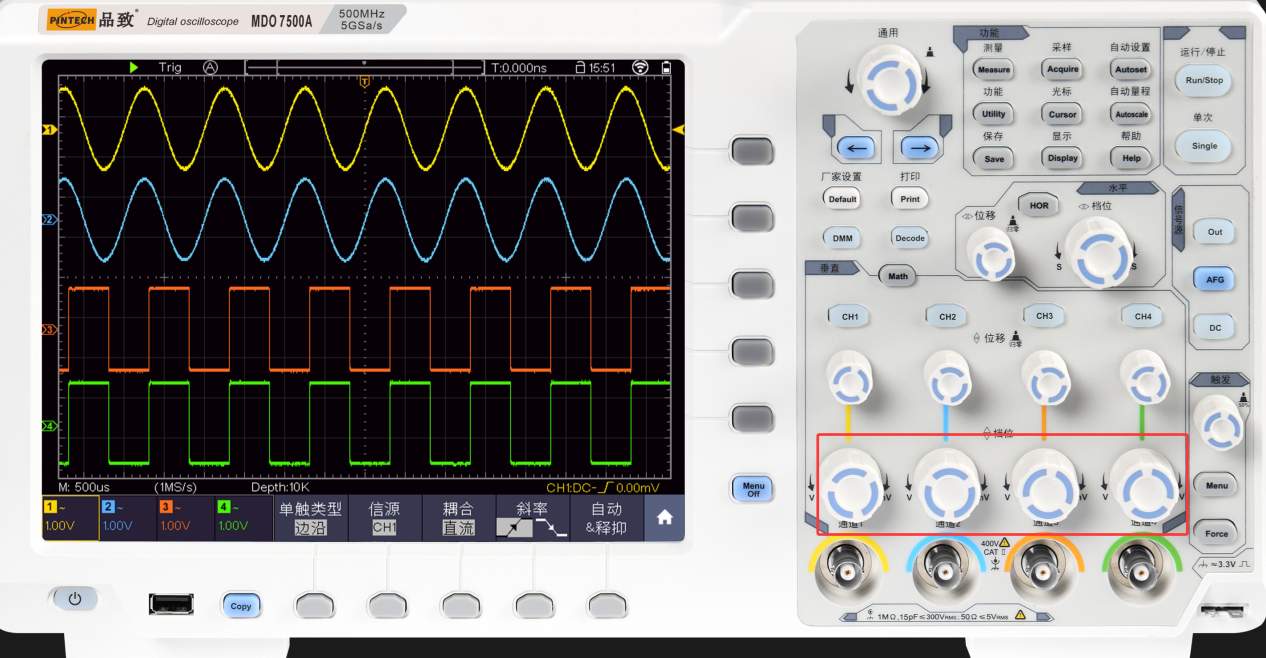

1、選擇合適的垂直量程
選擇合適的量程范圍可以避免信號失真和降低誤差。量程選擇過大，波形過小，示波器的ADC精度未完全利用，誤差將變大；量程選擇過小，波形容易超出屏幕，導致無法獲取幅值等信息。選擇調整垂直量程讓波形占據示波器整個屏幕的60%~80%垂直空間，使信號細節更加清晰，從而降低誤差，提高測量準確性。具體操作是：轉動垂直量程旋鈕初步調整量程，若波形未居中顯示，再通過垂直位移旋鈕將波形移至屏幕中間區域，隨后再次微調量程，直至波形相對居中且占據 60% 以上垂直空間，確保信號觀測與測量的有效性。
2、帶寬限制
示波器前端放大器與 ADC 的寬帶特性極易引入高頻噪聲，而被測信號通常有明確的頻率上限，此時可以選擇使用示波器的帶寬限制功能，通過一個低通濾波器衰減高頻分量，保留低于截止頻率的有用信號。該型號帶寬限制（BW Limit）功能是單選20MHz，在輸入通道的對應功能區，按下通道對應按鈕即可找到。
3、使用平均采樣模式
噪聲往往是無規律的隨機信號，假如被測信號是周期信號，可以選擇使用示波器的平均采樣功能，讓信號波形更加穩定和清晰，從而提高信噪比。示波器通過對多次捕獲的波形進行點對點平均，周期信號因為其相關性將被增強，噪聲會因為其隨機性被抵消而衰減。選擇采樣（Acquire）按鈕--平均采樣（Average）功能，從小到大選擇合適的平均計算次數，直至波形變得清晰。
總結
上述方法圍繞 “突出有用信號、抑制噪聲干擾” 的邏輯展開，實際操作中可依據被測信號的頻率特性、周期性等具體情況組合使用，從而有效提升信噪比。
