案例工程共擬建4棟高層住宅、6棟低層住宅帶1層整體地下室及1棟1～2層配套建筑，總用地面積24379.00m2，總建筑面積為87722.44m2，地下室面積為15798.05㎡、地上建筑面積為71924.39㎡。
高層建筑采用人工挖孔樁基礎，其他為天然基礎。

一、測量特點及主要內容

1、測量特點

（1）在施測時，易受日照、風力等不利因素的影響。

（2）由于受到沉降、位移等影響，設置的測量點位可能會發生變化，會影響測量精度。

（3）施工現場交叉作業多會對測量有一定的干擾。

2、測量作業的主要內容

（1）基坑平面控制網的布設及高程引測。

（2）把設計總圖上的建筑物基礎樁位，按設計和施工的要求，準確地測設到擬建區地面上，為樁基礎工程施工提供標志，作為按圖施工、指導施工的依據。

（3）各棟樓樁位測量放樣。

（4）是進行樁基礎施工監測，本工作由檢測單位隨機抽取樁總數的30%對成孔深度、垂直度、樁徑等參數進行檢測。

二、測量施工準備

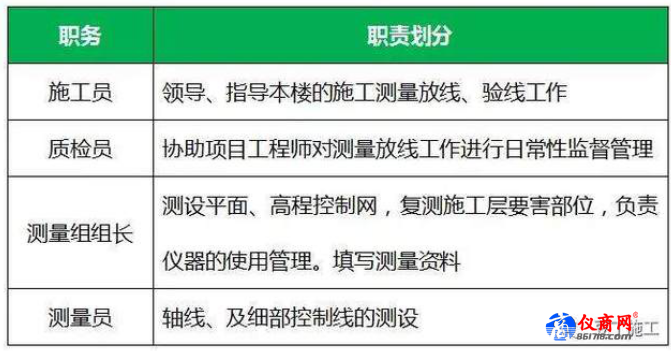

1、測量人員及其職責劃分

測量放線工作是集體性技術工作，工作中各成員要團結協作，緊密配合施工，認真負責地完成工作，確保下道工序的順利開展。

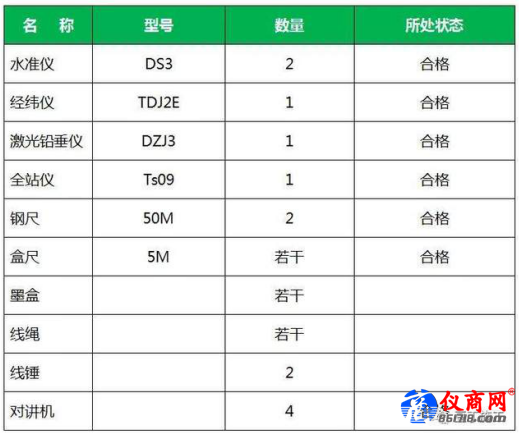

2、測量?jī)x器配備

3、現場準備

案例工程現場平整完畢，具備三通一平條件，基層須處理干凈。高程控制點由測繪院提供樁點和數據，引測現場設置。案例工程為測繪院給5個坐標點和5個高程點。

技術資料準備：

（1）資料準備：

城市規劃部門測繪成果及樁點通知單；工程勘察報告；施工設計圖紙及現場總平面圖：施工方案；施工現場地上、地下障礙物資料。

（2）現場審核：

總圖及施工平面圖審核；建設用地紅線樁點及坐標與角度、距離是否對應。建筑物定位依據及定位條件是否明確、合理；首層±0.000和改造后的自然地坪是否一致；臨設、設備的設置是否會影響到后續工程的施工。

（3）建筑施工圖審核：

建筑物各軸線的間距、夾角及幾何關系；建筑物的平、立剖面及節點大樣圖的軸線尺寸；各層標高（相對標高）與總平面圖中有關部分是否對應；

（4）結構施工圖校核：

校對軸線尺寸、層高、結構尺寸（如墻厚、柱斷面、梁斷面及跨度數量等）；以軸線圖為準，對比基礎、非標準層及標準層之間的軸線關系；對照建筑圖，校對兩者相關部位的軸線、尺寸、標高是否一致；

（5）設備施工圖校核

對建筑結構施工圖，校對有關設備的軸線、尺寸及標高是否對應；校對設備基礎、預留孔洞、預埋件位置、尺寸、標高是否與土建圖一致。

三、場區平面控制網的布置

1、場區控制網布設原則及要求

（1）平面控制網應先從整體考慮，遵循“先整體，后局部，高精度控制低精度”的原則。

（2）控制點應選在通視良好、安全、易保護的地方。

（3）控制網點是工程施工過程中測量放線的依據，必須進行保護。

2、平面控制網的布設

據本工程的結構形式和特點，建立二級平面控制網來控制工程的整體施工。（控制網見附圖）

平面控制網的精度技術指標應符合下表的規定：

四、高程控制網的建立

為了控制樁頂標高，結合施工過程中交叉作業對標高控制的影響及現場地形條件，本工程采用由甲方提供的水準點標高數據采用雙儀器高法向基坑?xùn)|西側各引測一個水準點，作為施工高程控制基準點。

五、具體施工細則

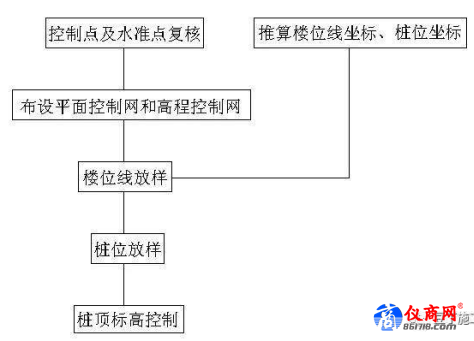

1、實施流程圖

2、具體實施細則

1）樁基定位測量：

一般是根據建設單位提供的測量控制點，首先布設符合現場實際的平面控制網。然后根據推算的樓位線坐標測設建筑物位置，進行建筑物定位測量。測設建筑物樓位線的目的是起到檢核的作用，最后再根據推算的樁位坐標來測設樁位。

樁位坐標推算依據是設計單位提供的樁位平面圖。方法是在CAD成圖軟件上直接查詢樁位坐標。應注意：由于設計單位提供的圖紙比例尺是1：1000的，在查詢前首先要對圖紙比例尺進行縮放，把圖紙縮小1000倍，將比例尺變成與實際一致的1：1的比例尺，然后根據圖上提供的樓位線坐標，將圖移動到與坐標相一致的準確的位置上，然后按編號順序，用多段線依次連接各樁位中心，確保連接無誤后，點查詢，可得所有樁位的坐標數據。得到數據后，必須加強檢查工作，經第二個人進行百分之一百的檢查，確認無誤后才能到現場測設。

需要注意的是：放線之前應編制樁位測量放線圖。為了便于樁基礎施工測量，在熟悉資料和施工工藝流程的基礎上，在作業前需編制樁位測量放線圖，為了避免樁位測設時的混亂，應根據樁位平面布置圖對所有樁位進行統一編號，樁位編號由建筑物的西北角開始，從左到右，從上而下的順序編號。

2）樁頂標高控制：

樁基礎施工測量的高程應以建設單位提供的水準點作為基準進行引測。在高程引測前，應對原水準點高程進行檢測，確認無誤后才能使用，在基坑底設置水準點，其位置不受施工影響，便于使用和保存。高程測量按四等水準測量方法和要求進行，樁位點高程測量一般用普通水準儀施測。

3、現場放樣

放樣前，需要先將儀器放置到室外半小時左右，使其與大氣溫度相一致后，將儀器假設在控制點M2的位置上，設置測站后，后視控制點M3定向，反測M3坐標，誤差在允許范圍內時，定向成功，然后將樁位坐標輸入到全站儀中，便可進行測量放樣工作。輸入時仔細認真，避免出錯。

六、測量工作基本要求

1、 技術要求

a、本項目?jī)蓚?cè)場地狹窄且本項目質量管理目標為確保合格，測量放線作為引導工程順利進行的先導性工作應嚴格要求。

b、明確為工程服務，對按圖施工和工程進度負責的工作目的。

c、遵守“先整體，后局部”的工作程序，根據場區平面控制網測設平面控制網。

d、必須嚴格審核測量起始依據的正確性，堅持測量作業與計算工作步步有校核的工作方法。

e、定位放線工作必須執行自檢互檢合格后上報主管部門驗線的工作制度。

f、緊密配合施工，發揚團結協作，認真負責的工作作風。

2、精度要求

a、校核定位條件：校核紅線樁允許誤差角度為±60”、邊長1/2500點位相對誤差5cm，水準點不少于兩個。用附和法校核，允許閉合差為±10mm n（n為測站數）。

b、基礎放線尺寸允許誤差:±20mm。

七、預防測量放線工作的質量和安全事故

1、 質量事故的預防

a、圖紙的全面閱讀與審核；

b、學習有關規范；

c、對儀器工具進行檢驗；

d、制定作業方案，并使測量的每個人心中有數，通力合作；

e、認真仔細態度；

2、 安全事故的預防

a、防止高處落物傷人或擊壞儀器；

b、離開儀器時，必須有人看護；

c、注意儀器搬動和運輸過程中的安全；

d、遵守安全操作規程，對有關工種交叉作業時，可能發生的安全問題，事先聯系安排。
