隨著工業智能化、新能源普及和民生用電升級，“電能質量好不好”逐漸成為行業內外的關注焦點。小到手機充電的穩定性，大到工廠生產線的連續運轉，電能質量都在默默發揮著關鍵作用。

好的電能質量，國家有把“尺”

電能質量包含多項物理參數的技術指標，我國現行國家標準對此有明確規定：

電壓要“穩” (GB/T 12325)

家庭用電標準為220V，工業用電為380V，但電壓并非絕對恒定。標準明確規定：220V單相+7%，-10%、20kV及以下±7%標準，在此區間內均屬于合格電壓。

頻率要“準” (GB/T 15945)

我國電網標準頻率為50Hz，頻率偏差需控制在±0.2Hz（部分區域允許±0.5Hz）。頻率偏差主要影響旋轉電機類設備的轉速與出力，嚴重時會影響電網系統的整體穩定性。

波形要“純” (GB/T 24337)

變頻器、整流設備等非線性負載會產生諧波電流，導致標準正弦波畸變。GB標準對不同電壓等級的諧波含有率（THD）設定了明確上限。

圖 1 電能質量相關標準規范

致遠儀器：多場景電能質量檢測方案

面對復雜的電能問題，單純的測量是不夠的，關鍵在于診斷和分析。致遠儀器基于深厚的電力測試技術積累，針對不同應用場景提供差異化解決方案。

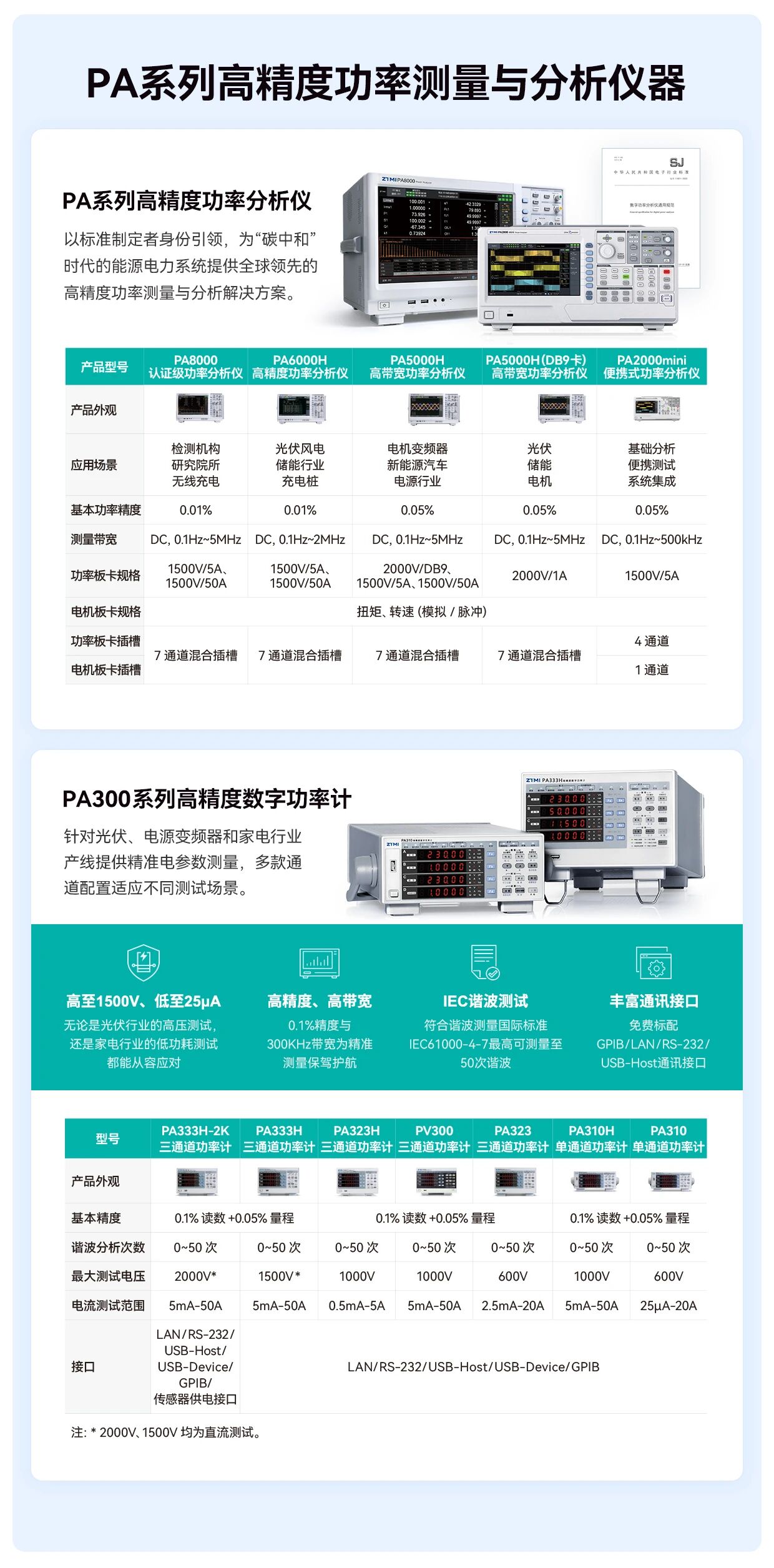

研發與深度分析：PA系列功率分析儀

針對工業級、科研級等高精度測試需求，PA系列提供系統級測試能力：

全參數覆蓋：電壓、電流、功率、諧波、畸變、閃變、電壓暫降/暫升、三相不平衡等100+項電能質量參數。高采樣率設計確保能夠記錄瞬態電壓變化，避免遺漏異常點。

圖 5 PA功率分析儀總諧波畸變測試

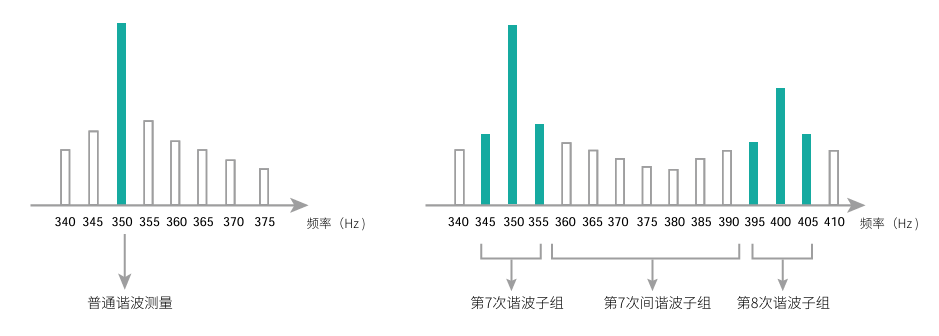

標配IEC諧波模式：標配IEC 61000-4-7諧波測量標準，準確識別并計算子組成分，諧波分析次數高達500次，為逆變器、充電樁等設備提供精準諧波測試數據，滿足嚴苛入網認證需求。

現場高效運維：PA300系列功率計

面向產線巡檢、能耗管理系統及電氣柜集成應用，PA300系列側重測量效率與便捷性：

高精度基礎測量： 精準測量諧波、功率因數、相位差、Uthd、Ithd等重要參數，測量精度達0.1級，適用于日常合規性檢查。

圖 7 PA300功率計IEC諧波測試

便捷高效：體積小巧、操作簡單，開機后連接測試線即可快速獲取關鍵參數，通過以太網通訊連接上位機可實現遠程控制以及接收檢測數據，大幅提升現場測試效率。

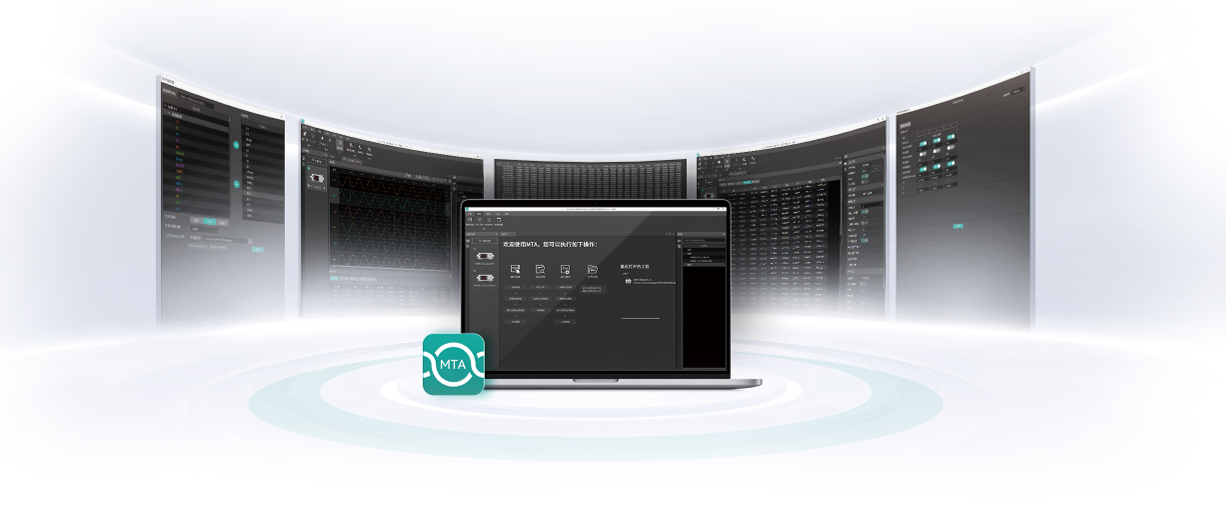

圖 8 PA300上位機遠程控制
