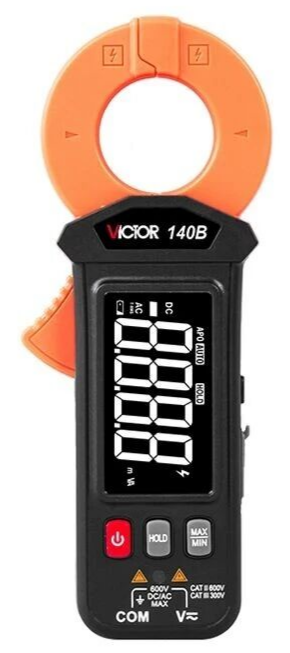

勝利儀器全新鉗形漏電流表——VICTOR 140B
鉗形漏電電流表,簡稱漏電鉗表,是現代電氣維護、檢測中不可或缺的精密工具。它集成了傳統鉗形電流表的便捷性與高靈敏度漏電檢測功能,以其安全、高效、非接觸的測量方式,成為保障人身和設備安全的重要防線。
核心工作原理:磁感應與基爾霍夫定律
其核心原理基于電磁感應和電路的基本定律。在正常的單相或三相電路中,流經火線和零線的電流大小相等、方向相反,它們產生的磁場會相互抵消。因此,在將導線(或整個電纜)置于鉗口內時,理想狀態下鉗口感應的總磁通為零,儀表讀數為零。
當電路中發生絕緣劣化、設備故障或人身觸電時,部分電流會不經過零線,而是通過大地(接地線)形成回路。這就破壞了電流的平衡,導致火線與零線電流存在差值。這個微小的差值就是“漏電電流”。鉗形漏電電流表的鉗頭能夠精確捕捉到這一不平衡電流產生的凈磁場,并將其轉換為相應的電流讀數直接顯示出來。
突出優勢:
安全非接觸:無需斷開電路或觸碰導線,只需用鉗口夾住待測電線即可進行測量,極大保障了操作人員的安全。
高靈敏度與精度:專為檢測微弱的漏電電流而設計,能夠精確測量毫安級(mA)的電流,這對于預防觸電和電氣火災至關重要。
便捷高效:實現了“在線測量”,無需停電即可快速定位故障,大大提高了排查效率,非常適合對配電箱、生產線等復雜系統進行常態化巡檢。
功能集成:許多現代型號集成了交流/直流電流、電壓、電阻等測量功能,一機多用,實用性更強。
主要應用場景:
漏電故障定位:快速排查家庭、工廠或商業建筑中具體線路或設備的絕緣問題。
電氣安全檢查:定期測量線路和設備的泄漏電流是否在安全標準范圍內,防患于未然。
接地系統測試:輔助評估接地系統的有效性。
設備狀態監測:監測電機、變壓器等大型設備的絕緣老化情況,實現預測性維護。
使用要點:
為確保測量準確,通常需要單根分離出待測的導線(如火線或零線),或者直接鉗住設備電源線的火線與零線 together來測量總泄漏。若只鉗住一根導線,測量的則是該線的負載電流。
總之,鉗形漏電電流表以其獨特的原理和卓越的性能,讓看不見、摸不著的漏電危險變得清晰可見,是每一位電氣工程師、物業維修人員和安全監管人員手中不可或缺的“診斷神器”,為構建安全的用電環境提供了堅實的技術保障。
