一顆汽車芯片從設計流片、車規認證、車型導入驗證、到量產裝車，通常需要3-5年的時間。而只有最終大規模落地量產，實現盈利，企業才能真正地活下來。這整個周期，就像是一場殘酷的軍備競賽。而這一切的基礎，是車規認證帶來的安全保障。汽車芯片企業只有建立起車規理念及文化，堅持產品的持續改進、持續認證，才能以車芯助力更安全可靠、更有競爭力的汽車產品，帶來中國汽車半導體行業的真正突破。

什么是車規級芯片？

按照應用場景，芯片通?？梢苑譃橄M級、工業級、車規級、軍工級以及宇航級，不同級別的芯片有不同的要求，以保證芯片的穩定運行。

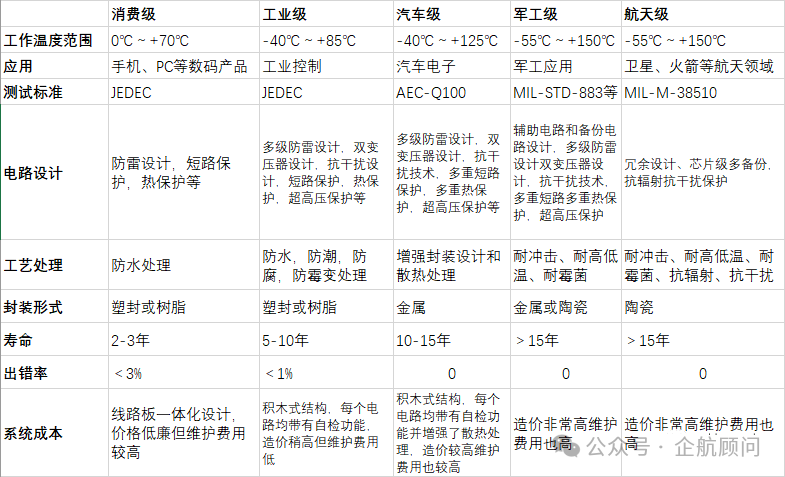

芯片等級劃分

汽車芯片，即“車規級芯片Automotive Grade”，指滿足汽車質量管理體系，符合可靠性和功能安全要求的集成電路。區別于消費芯片與工業芯片，汽車芯片的工作環境惡劣、安全等級高、使用壽命長，因此車規級芯片要求高可靠性、高安全性、高穩定性。其中，高可靠性主要針對溫度、濕度、抗震動、抗電磁干擾、使用壽命來設置標準，安全性主要在功能安全、信息安全上設置標準，高穩定性主要是要求大批量生產的一致性等。這使得車規級芯片具備極高的技術難度和進入門檻，國產化率較低。

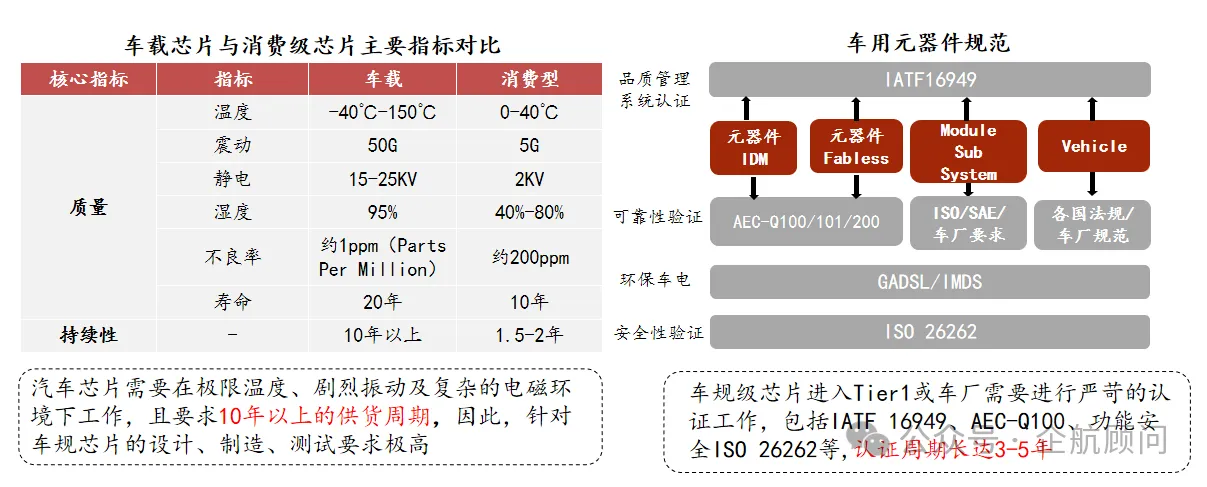

車規芯片與消費芯片的對比差別以及車規認證標準

汽車芯片從應用環節可以分為 5 大類：主控類芯片、功率類芯片、模擬類芯片、傳感器芯片、存儲類芯片等。

主控類芯片負責計算與控制，包括MCU芯片和SoC芯片等，分布在如發動機、底盤和車身控制，以及中控、輔助駕駛（ADAS）和自動駕駛系統等；

功率類芯片負責功率轉換，一般應用于電動車的電源和接口；

模擬類芯片承擔著連接現實世界和數字世界的橋梁作用，主要分為信號鏈芯片與電源管理芯片兩大板塊；

傳感器芯片負責將物理量、化學量、生物量等轉換成電信號，分為車身感知傳感器和環境感知傳感器；

存儲器芯片負責數據存儲，分為閃存和內存，其中閃存包括NAND Flash和NOR Flash，內存包括DRAM和SRAM。

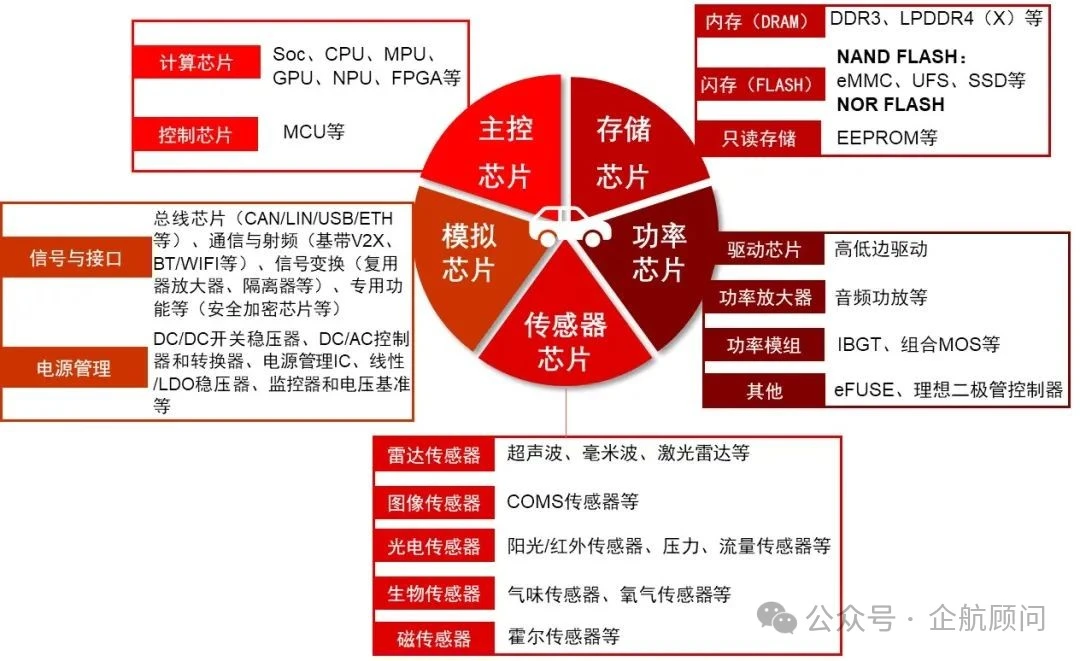

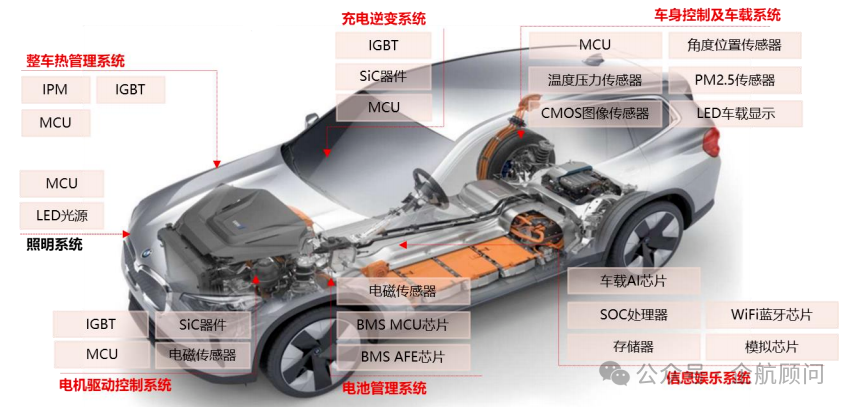

汽車芯片的類別

車規級芯片的認證

汽車電子本身使用環境較為復雜，一旦失效可能引發嚴重后果，要研發一款真正符合需求的車規芯片并不容易。芯片在真正投入量產前，往往要經過一系列嚴格的測試驗證，以保證流程和產品的可靠性，達到車規要求。芯片的車規級認證主要從體系、功能安全和可靠性三個維度管控。IAFT16949是汽車設計、開發和生產質量管理體系的標準規范；ISO 26262是針對汽車功能安全的評估認證；AEC-Q系列則主要是針對車規電子元器件可靠性評估的規范。

車規級芯片的三大門檻

IATF 16949

IATF 16949是基于ISO 9001的基礎上建立的國際汽車行業的技術規范，敘述了汽車相關產品的設計和開發、生產及相應的安裝與服務的質量管理體系要求，適用于顧客要求的用于生產件和/或服務件的制造現場，適用于整個汽車供應鏈中的組織。它相當于國際汽車行業的通用語言，目的就是為了減少供應鏈中質量波動和浪費。

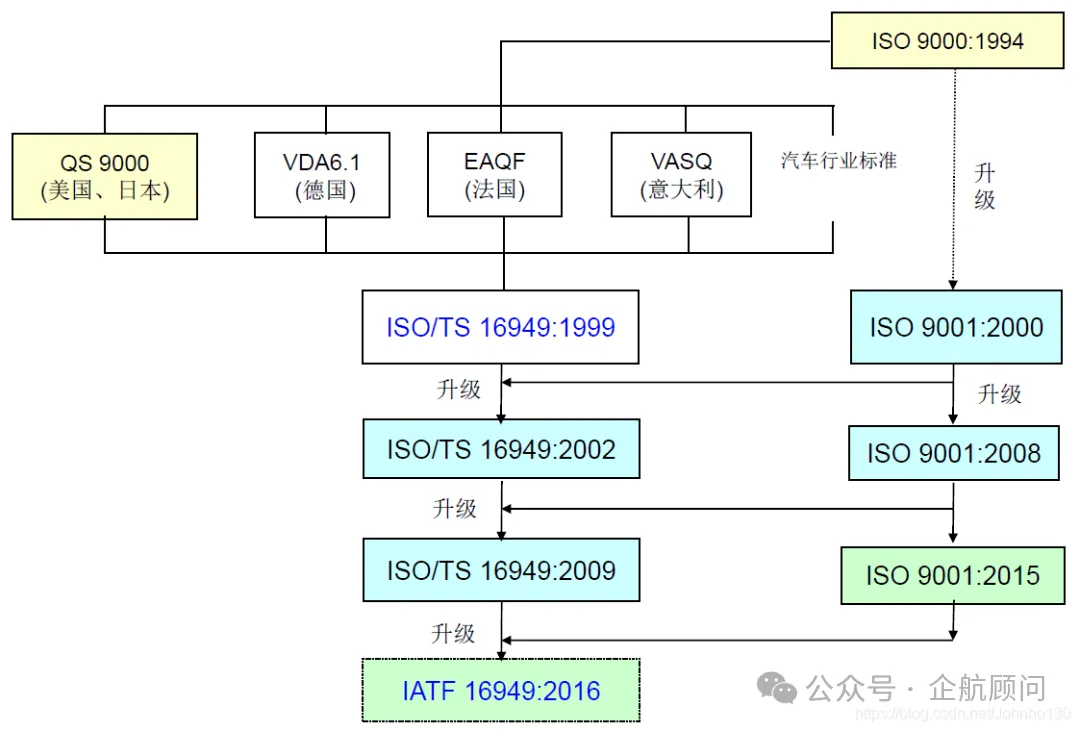

IATF16949的發展過程

IATF 16949體系標準，連同適用的汽車顧客特殊要求，ISO 9001:2015要求以及ISO 9000:2015一起定義了對汽車生產件及相關服務件組織的基本質量管理體系要求。正因如此，IATF 16949不能被視為一部獨立的質量管理體系標準，而是必須當做ISO 9001:2015的補充進行理解，并與ISO 9001:2015結合使用。

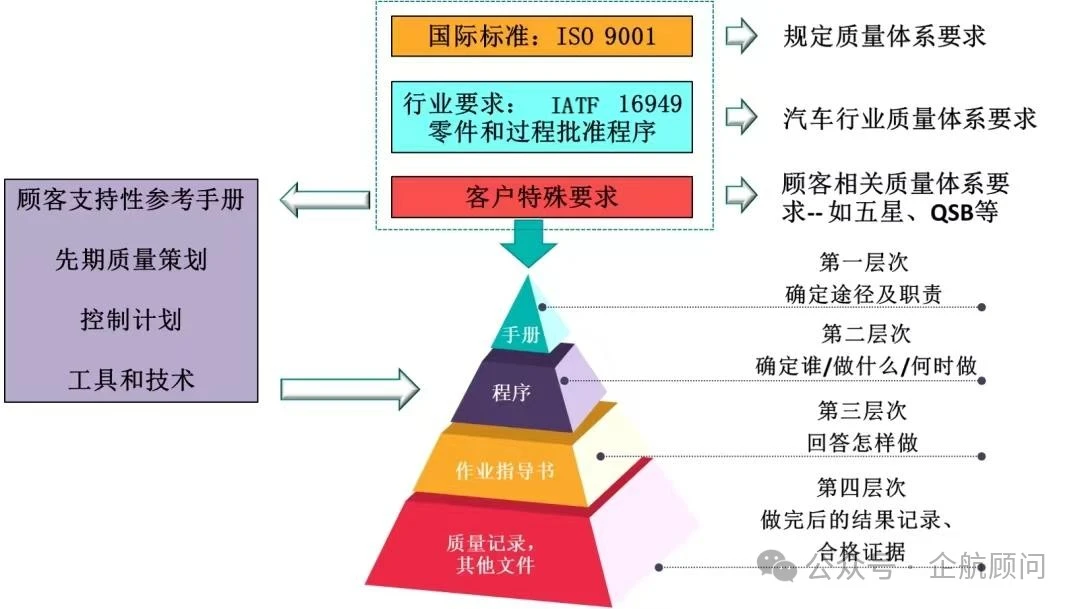

IATF16949理論構架圖

IATF 16949規定了汽車相關產品（包括裝有嵌入式軟件的產品）的設計、生產，以及（相關時）裝配、安裝和服務的質量管理體系，適用于制造顧客指定生產件、服務件和/或配件的組裝生產，應當在整個汽車供應鏈中實施本標準，其給汽車企業帶來的益處有：

穩定提供滿足顧客需求及適用的法律法規要求的產品和服務；

持續提高顧客滿意度；

應對與企業所處環境和所制定目標相關的風險和機遇；

證實企業符合規定的質量管理體系要求的能力。

ISO 26262

ISO 26262是從電子、電氣及可編程器件功能安全基本標準IEC 61508派生出來的，主要定位在汽車行業中特定的電氣器件、電子設備、可編程電子器件等專門用于汽車領域的部件，旨在提高汽車電子、電氣產品功能安全的國際標準。

ISO 26262標準體系

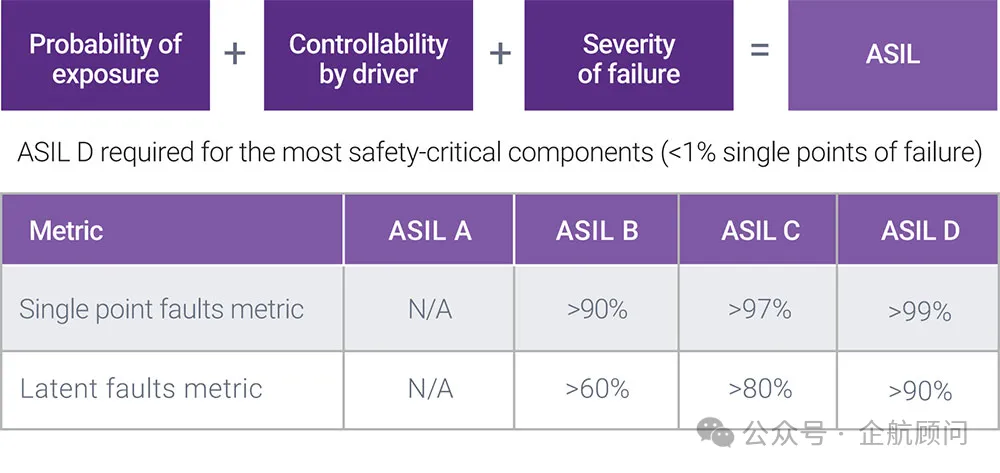

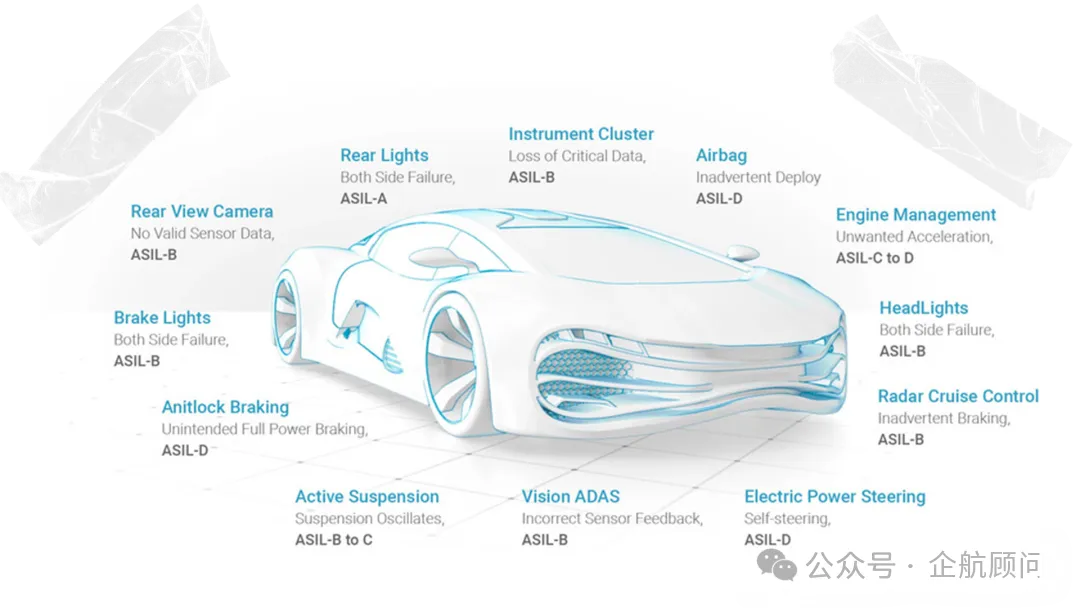

ISO 26262根據嚴重度（Severity）、暴露率（Exposure）和可控性（Controllability），給汽車上的全部電子電氣系統劃分安全等級，安全氣囊、防抱死制動系統和動力轉向系統必須達到ASIL D級，這是應用于安全保障的最嚴苛等級，因為其失效帶來的風險最高。而安全等級范圍的最低等級，如后燈等部件，僅需達到ASIL A級即可。大燈和剎車燈通常是ASIL B級，而巡航控制通常是ASIL C級。

企業在執行ISO 26262功能安全標準的時候，會先制定安全要求以將風險降低到可接受的水平，管理并跟蹤安全要求，確保最終產品遵循標準化安全程序。通過系統性、全生命周期的思考方式，實現全面地規劃功能安全的目的。

ISO 26262為汽車安全提供了一個生命周期（管理、開發、生產、經營、服務、報廢）理念，并在這些生命周期階段中提供必要的支持。該標準涵蓋功能性安全方面的整體開發過程（包括需求規劃、設計、實施、集成、驗證、確認和配置）。

ISO 26262標準根據安全風險程度對系統或系統某組成部分確定劃分由A到D的安全需求等級（Automotive Safety Integrity Level 汽車安全完整性等級ASIL），其中D級為最高等級，需要最苛刻的安全需求。伴隨著ASIL等級的增加，針對系統硬件和軟件開發流程的要求也隨之增強。對系統供應商而言，除了需要滿足現有的高質量要求外還必須滿足這些因為安全等級增加而提出的更高的要求。

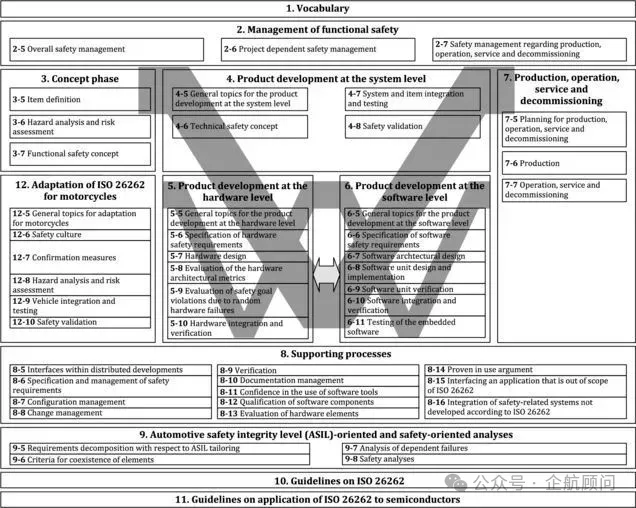

ISO26262的體系結構

ISO 26262的內容包括：

Part 1：定義術語（專用詞匯定義、解釋）；

Part 2：功能安全管理（定義了涉及安全相關系統開發的組織和人員應滿足的要求）；

Part 3：概念階段（項目定義、安全生命周期初始化、危險分析和風險評估、功能安全概念）；

Part 4：產品開發：系統層面；

Part 5：產品開發：硬件層面；

Part 6：產品開發：軟件層面；

Part 7：生產、運行、服務和報廢；

Part 8：支持過程（規定了對供應商的開發委托要求）；

Part 9：基于ASIL和安全的分析；

Part 10：ISO 26262導則（作為Part1～9的補充，對特定項目的解說及事例的指南）；

Part 11：半導體應用指南。

AEC-Q

當我們談?wù)撈囯娮訒r，就不得不提AEC-Q100，作為公認的車規元器件通用測試標準，它被視為芯片前裝上車的“基本門檻”。無論是環境關還是壽命關，都可通過AEC-Q100這一標準進行驗證。對于汽車級芯片而言，AEC-Q100是基本可靠性的要求。AEC全稱為汽車電子協會（Automotive Electronics Council），由通用、福特和克萊斯勒共同建立，旨在制定一套通用的零件資質及質量系統標準。其中，Q代表Qualification。AEC-Q適用于汽車用芯片、無源器件、分立半導體器件等類型元器件認證，并為不同的元器件設定了相應的測試標準和測試項。

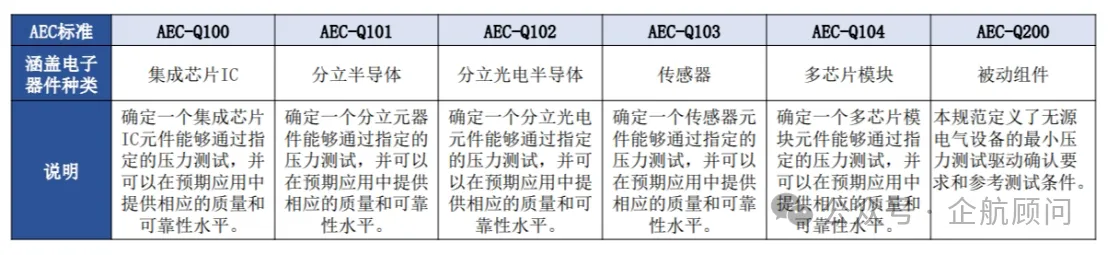

AEC-Q標準體系

車規級的電子元件對環境要求、抗振動沖擊、可靠性和一致性等方面要求嚴格，所以必須采用更先進的技術和更苛刻的測試程序。以AEC－Q100為例，規范了測試7大類別：

測試群組A（環境壓力加速測試）；

測試群組B（使用壽命模擬測試）；

測試群組C（封裝組裝整合測試）；

測試群組D（芯片晶圓可靠度測試）；

測試群組E（電氣特性確認測試）；

測試群組F（瑕疵篩選監控測試）；

測試群組G（封裝凹陷整合測試）。

只有完全通過7大類別共41項測試后，才能獲得AEC－Q100認證。AEC-Q系列認證，完成全部測試，平均最低時間也需要大概6個月左右，認證等級請參考下圖：

AEC-Q認證等級

AEC-Q的要求非常嚴格，只有通過相對應的標準規定的全部測試項目，供應商才能聲稱該產品通過了相應的AEC-Q認證；符合這些規格的組件適用于惡劣的汽車環境，無需額外的組件級鑒定測試。同時，AEC-Q標準是在不斷進化的，特別是隨著高級駕駛輔助系統（ADAS）和自動駕駛等新技術的發展，標準還將保持這種持續更新的狀態。

AEC-Q100驗證流程參考下圖，以Die Design>Wafer Fab.>PKG Assembly>Testing的制造流程來繪制，各群組的關聯性需要參考圖中的箭頭符號，這里將驗證流程分為五個部分進行簡易說明，各項測試的細節部分就不再細述。

AEC-Q100驗證流程

Design House：可靠度實驗前后的功能測試，此部分需IC設計公司與測試廠討論執行方式，與一般IC驗證主要差異在功能測試的溫度設定。

Wafer Foundry：D測試組為晶圓廠在Wafer Level的可靠度驗證，F(xiàn)abless的IC業者必須與委托制造的晶圓廠取得相關資料。

Reliability Test：區域3為可靠性視產品包裝/特性需要執行的項目，AEC將其分為Group A(加速環境應力實驗)、Group B(加速工作壽命模擬)、Group C(封裝完整性測試)、Group E(電性驗證測試)、Group G(空腔/密封型封裝完整性測試)。

Design Verification：部分Group E的區域4為設計階段的失效模式與影響分析評估，成品階段的特性驗證以及故障涵蓋率計算。

Production Control：Group F的區域生產階段的品質控管，包含良率/Bin使用統計手法進行控管及制定標準處理流程。
