在電力電子技術飛速發展的今天，電能質量問題日益凸顯。其中，諧波作為一種常見的電力污染，已經成為許多行業無法忽視的“隱形殺手”。本文將深入探討諧波的本質特征，并介紹致遠儀器PA系列功率分析儀的諧波測量功能與技術特點。

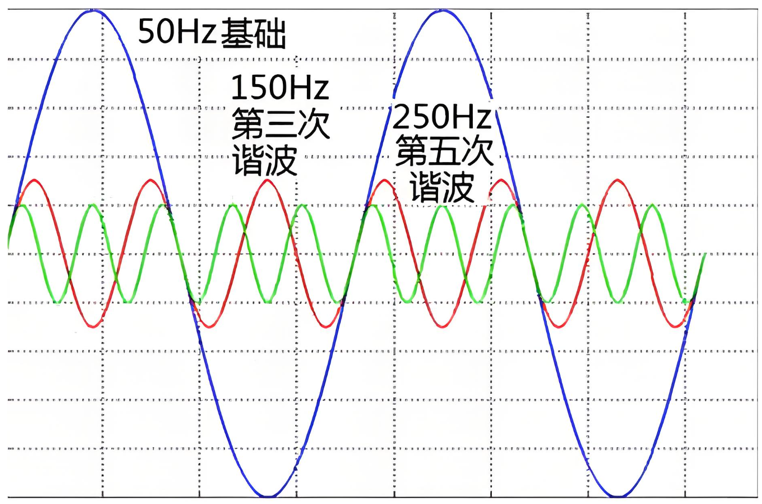

認識諧波：電力系統中的“不和諧音”
諧波從哪里來？探尋諧波的產生根源
現代電力系統中，諧波主要來源于以下幾個方面：
變頻器、整流器、逆變器等電力電子裝置是現代工業中最大的諧波源。這些設備通過快速開關操作來調整電力參數，但同時也產生了大量的諧波；
電弧爐、電焊機、熒光燈、UPS電源等。這些設備在工作時會繪制非正弦波形的電流，從而導致諧波產生；
鐵芯飽和時的非線性磁化特性也會產生諧波，尤其是在過電壓情況下更為明顯；
計算機、打印機、服務器等IT設備雖然單臺產生的諧波很小，但大量集中使用時會形成可觀的諧波污染。
諧波的危害：不可小覷的“電力殺手”
增加設備損耗：諧波電流會導致變壓器、電機等設備產生額外的銅損和鐵損，降低設備效率，增加運行成本。
引發過熱故障：諧波電流可能引起中性線過載、電纜過熱，甚至引發火災事故。在三相四線制系統中，三次諧波及其倍數次諧波會在中性線上疊加，導致中性線電流異常增大。
干擾保護裝置：諧波可能導致繼電器、斷路器等保護裝置誤動作或拒動，影響供電可靠性。
影響通信系統：電力線路中的諧波可能對附近的通信線路產生干擾，影響通信質量。
PA系列功率分析儀：諧波測量的專業利器
1、 三種常見諧波測量
PA系列功率分析儀提供常規諧波、諧波、IEC諧波三種模式。
常規諧波測量：在該測量模式下，可同時使用積分、波形顯示、趨勢顯示和效率運算等功能，并測量帶寬內所有頻率成分的電壓/電流有效值，如圖3所示，為常規諧波測試；
圖3 常規諧波測量

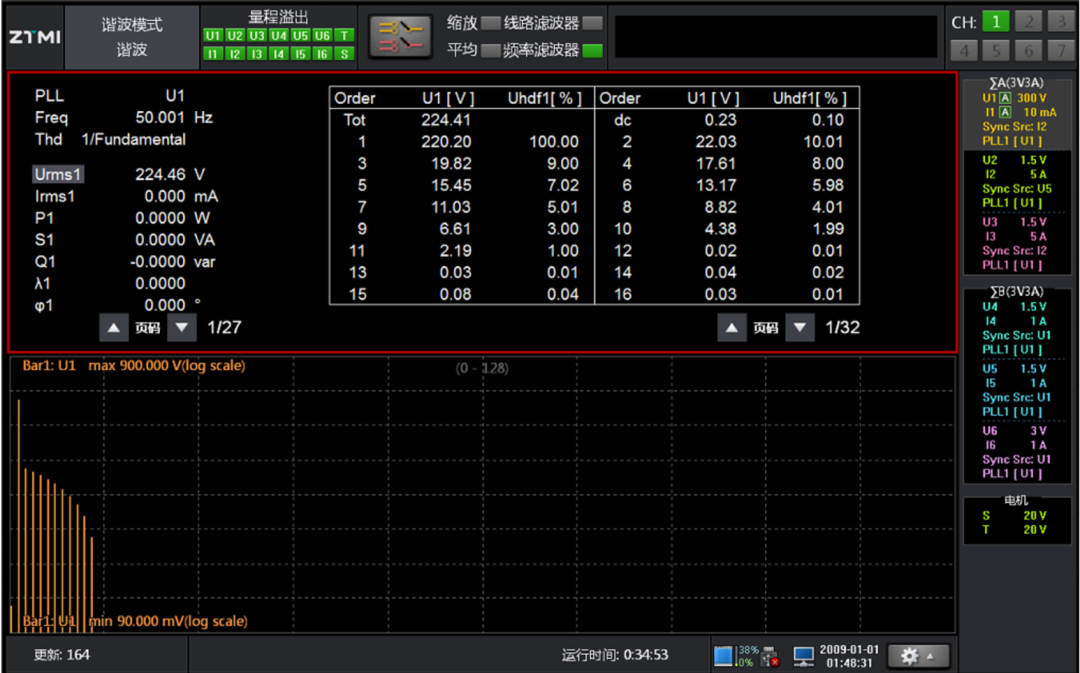

諧波測量：在該測量模式下，可對1kHz 基波頻率信號進行多達255次的諧波測量，擁有PLL源進行校準，對基波頻率高于商用電源頻率的信號進行諧波測量時，須使用該模式，如圖4所示，為諧波測試；
圖4 諧波測量

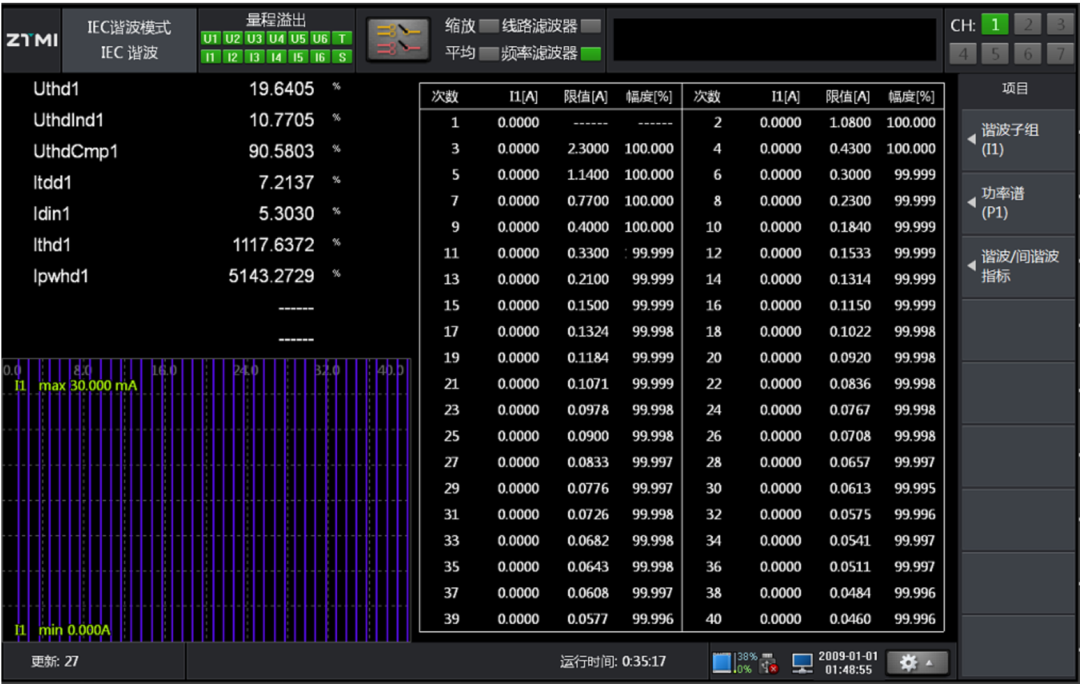

IEC諧波測量：按照 IEC61000-4-7 標準執行諧波測量，使用此模式可以檢查家用電器和辦公自動化設備的諧波是否符合 IEC 標準，如圖5所示，為IEC諧波測試。
圖5 IEC諧波測量

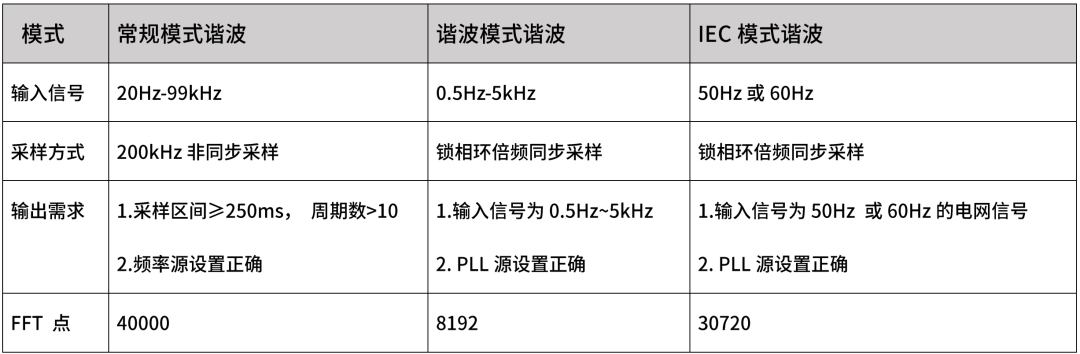

如表1所示，為三種模式的測量參數區別：
2、 IEEE-1459諧波測量

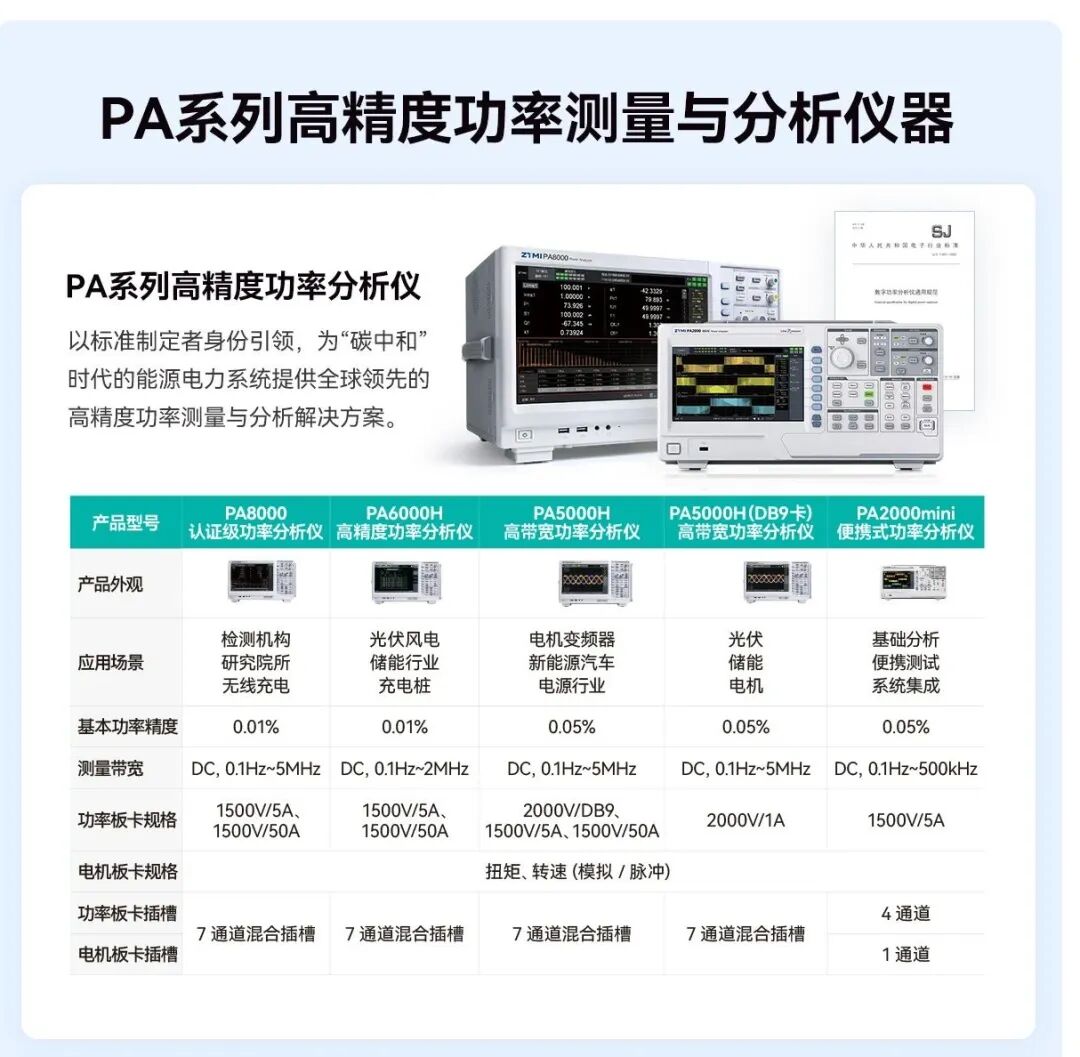

專業技術優勢：為何選擇PA功率分析儀？
高精度測量：PA系列功率分析儀擁有高達0.01%認證級功率精度、1ms高速數據更新率，確保測量結果的準確性和可靠性；
寬頻帶響應：支持高達5MHz的帶寬、2MS/s采樣率測量，能夠準確捕獲高頻諧波成分。
多通道同步：支持最多7通道同步測量，滿足復雜系統的測試需求。
強大的數據分析：內置數據存儲和導出功能，支持PC端專業分析的MTA軟件，方便后續數據處理和報告生成。
