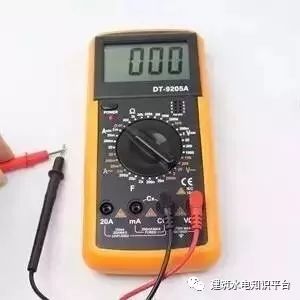

一、萬用表

萬用表能測量直流電流、直流電壓、交流電壓和電阻等，有的還可以測量功率、電感和電容等，是電工最常用的儀表之一。

01 萬用表的基本結構和外形

萬用表主要由指示部分、測量電路和轉換裝置三部分組成。指示部分通常為磁電式微安表，俗稱表頭；測量部分是把被測的電量轉換為適合表頭要求的微小直流電流，通常包括分流電路、分壓電路和整流電路；不同種類電量的測量及量程的選擇是通過轉換裝置來實現的。

02 萬用表的使用方法

1、端鈕（或插孔）選擇要正確

紅色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的萬用表備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。

2、轉換開關位置的選擇要正確

根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的萬用表面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

3、量程選擇要合適

根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，最好使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

4、正確進行讀數

在萬用表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

5、歐姆檔的正確使用

1、選擇合適的倍率檔

測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。

2、調零

測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。

3、不能帶電測量電阻

測量電阻時萬用表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。

6、注意操作安全

1） 在使用萬用表時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。

2）在測量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。

3） 萬用表用完后最好將轉換開關轉到交流電壓最高量程檔，此檔對萬用表最安全，以防下次測量時疏忽而損壞萬用表。

4）當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。

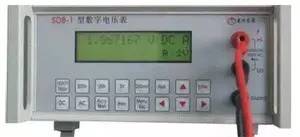

二、電壓表

電壓表并聯在被測電路中，用來測量被測電路的電壓值。按所測電壓的性質分為直流電壓表、交流電壓表和交直兩用電壓表。就其測量范圍又有毫伏表、伏特表之分。按動作原理分為磁電式、電磁式和電動式等。

01 電壓表的選擇

電壓表的選擇原則和方法與電流表的選擇基本相同，主要從測量對象、測量范圍、要求精度和儀表價格等幾方面考慮。測量精度要求不高，一般多用電磁式電壓表。而對測量精度和靈敏度要求高的，多常采用磁電式多量程電壓表，其中普遍使用的是萬用表的電壓檔。

02 使用方法及注意事項

1、一定要使電壓表與被測電路的兩端相并聯。

2、電壓表量程要大于被測電路的電壓，以免損壞電壓表。

3、使用磁電式電壓表測量直流電壓時，要注意電壓表接線端上的“+”、“—”極性標記。

4、電壓表具有內阻，內阻越大，測量的結果越接近實際值。為了提高測量的準確度，應盡量采用內阻較大的電壓表。

5、測量高電壓時要使用電壓互感器。電壓互感器的初級線圈并接在被測電路上，次級線圈額定電壓為100伏，與量程為100伏的電壓表相接。電壓表指示值乘以電壓互感器的變壓比，為所測實際電壓的數值電壓互感器在運行中要嚴防次級線圈發生短路，通常在次級線圈中設置熔斷器作為保護。

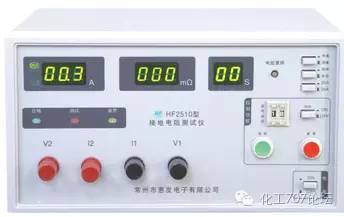

三、接地電阻測量儀

接地電阻是指埋入地下的接地體電阻和土壤散流電阻。

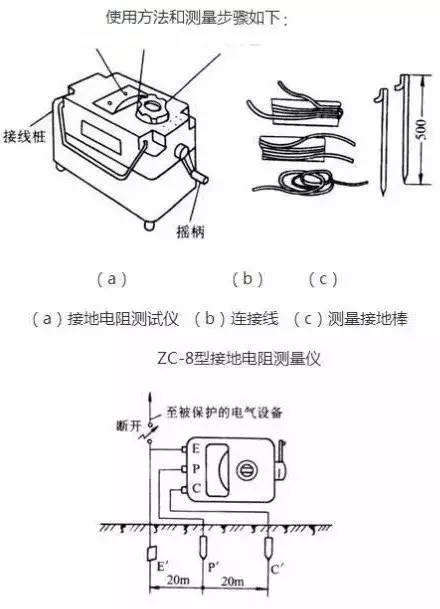

使用方法

1、拆開接地干線與接地體的連接點，或拆開接地干線上所有接地支線的連接點。

2、將兩根接地棒分別插入地面400mm深，一根離接地體40m遠，另一根離接地體20m遠。

3、把搖表置于接地體近旁平整的地方，然后進行接線。

（1）用一根連接線連接表上接線樁E和接地裝置的接地體E′。

（2）用一根連接線連接表上接線樁C和離接地體40m遠的的接地棒C′。

（3）用一根連接線連接表上接線樁P和離接地體20m遠的接地棒P′。

4、根據被測接地體的接地電阻要求，調節好粗調旋鈕（上有三檔可調范圍）。

5、以約120轉/分鐘的速度均勻地?fù)u動搖表。當表針偏轉時，隨即調節微調撥盤，直至表針居中為止。以微調撥盤調定后的讀數，去乘以粗調定位倍數，即是被測接地體的接地電阻。例如微調讀數為0.6，粗調的電阻定位倍數是10，則被測的接地電阻是6Ω。

6、為了保證所測接地電阻值的可靠，應改變方位重新進行復測。取幾次測得值的平均值作為接地體的接地電阻。
