在賽車駛上賽道之前，必須對電子設備進行徹底測試。一級方程式學生（FS）競賽的特色是由學生開發的類似于一級方程式賽車的賽車。來自達姆施塔特應用科技大學的FaSTDa Racing團隊為F18 Clara配備了廣泛的傳感器技術。
在這個領域，學生可以使用R＆S® ScopeRider RTH進行大量測試。集成的數據記錄儀可實現傳感器數據采集和長期監控。可以使用解碼功能分析傳輸?shù)腃AN總線數據。此外，學生可以使用手持式示波器可靠地測量高達1000 V的電流和電壓。
客戶：FaSTDa賽車隊，達姆施塔特
任務：測試賽車電子設備
挑戰：監視和評估CAN總線傳感器數據；高介電強度，用于測試諸如點火中斷的功能
產品：R&S® ScopeRider RTH，RTH-K3 CAN，RTH-K9 CAN FD和RTH-K10 SENT觸發和解碼選項
主要特點：
完全隔離的手持式示波器
全面的輔助功能，如數據記錄以及用于CAN，CAN FD和SENT總線信號的觸發和解碼軟件
Formula Student (方程式學生)
FaSTDa Racing團隊是達姆施塔特應用科技大學的一群學生，他們在2017/18學年的項目中開發并生產了第十臺帶內燃機的賽車。它將參加Formula Student賽車類。在這些比賽中，重要的不僅是最快的賽車，而且是最好的車隊成績。
工程設計，賽車性能，成本報告和商業計劃書在德國學生方程式錦標賽上進行了評估，這是同類活動中規模最大的一次。目標客戶是業余賽車手。評審團由來自汽車和供應商行業的專家組成。自2006年以來，F(xiàn)ormula Student每年8月在德國Hockenheimring賽道舉行，并獲得由VDI的贊助。那里的車隊參加了三個級別的比賽：無人駕駛，電動和內燃機。在其他國際知名的賽道上也可進行比賽。
達姆施塔特車隊的F18 Clara于2018年5月下旬公開亮相。配備59馬力改進型單缸KTM發動機，它可以在4秒內完成0到100 km/h加速，最高時速約為130 km/h。
嶄露頭角的工程師對賽車進行了優化，直到2018年夏末的第一場比賽為止。賽車性能包括諸如汽車動力學，操控性，加速，耐力以及越野賽，防滑墊，加速和耐力賽中的燃料或能源消耗等屬性。

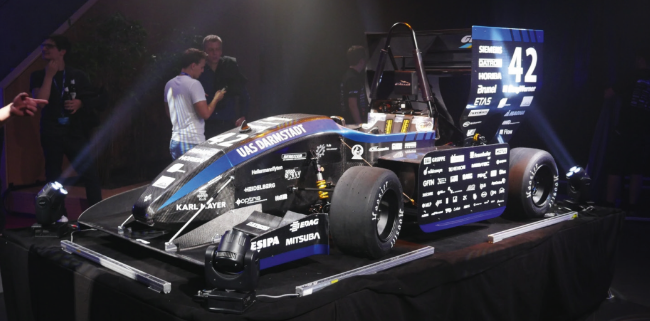

達姆施塔特應用科技大學FaSTDa賽車隊的新款F18 Clara賽車的電子設備已通過R&S RTH進行優化
要求：一臺儀器完成測量發動機控制單元
FaSTDa賽車隊于2017年在匈牙利的Formula Student East比賽中獲得了效率獎，并希望在F18的成功基礎上繼續前進。為了進一步優化效率，F(xiàn)18配備了非常輕的底盤和新的發動機控制單元。
學生們開發了自己的PCB和必要的軟件。在比賽中，所有重要參數都可以在駕駛艙的顯示屏上一目了然，包括發動機轉速，機油溫度，機油壓力，電池電壓和速度。F18使用連接到測量模塊的大量傳感器。這些模塊通過CAN總線接口將數據發送到駕駛艙。
為了對控制單元進行故障排除和優化，團隊正在尋找一種帶有集成數據記錄器的儀器，以用于采集和長期監控傳感器數據。它還必須能夠分析CAN總線數據。此外，用于對汽車進行故障排除的示波器必須堅固，便攜式且經過高壓測量認證。
解決方案：R&S® ScopeRider RTH

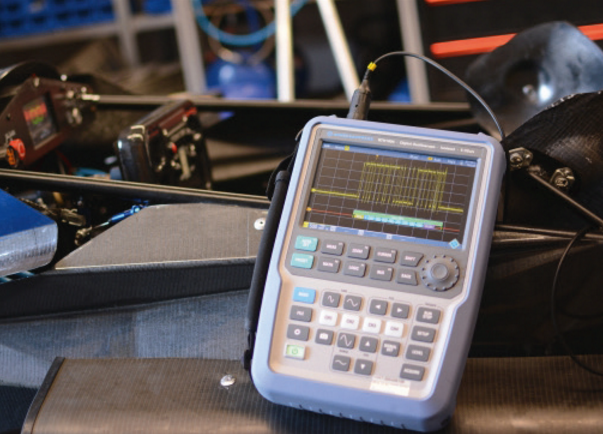

年輕的工程師選擇了便攜式R&S® ScopeRider RTH。憑借其隔離通道輸入，它可以在CAT III類測量中進行高達1000 V（RMS）的發動機電壓測量。此外，羅德與施瓦茨為示波器配備了用于汽車應用的特殊分析功能。
調試CAN總線數據
優勢
R&S® ScopeRider RTH的觸發和解碼選項不僅支持常規的CAN和LIN總線協議，而且還支持SENT的協議分析功能-SENT是專門為汽車領域的傳感器通信定義的串行點對點協議。用戶因此可以獲取快速和慢速SENT協議通道的特定事件，數據或錯誤狀態。它還支持短消息和增強消息格式以及各種可用的CRC檢查方法。
借助基于R&S®RTH-K3 CAN / LIN串行觸發和解碼選件的R&S®RTH-K9 CAD-FD串行觸發和解碼選件，用戶可以分析CAN-FD信號。在高達15 Mbit/s的傳輸速率下，CAN-FD串行總線明顯比標準CAN（高達1 Mbit/s）更快， 并且變得越來越重要。
全數字觸發和解碼單元以1.25 GS/s的采樣速率工作，而與用于信號采集的模擬或數字通道采樣速率無關，即使同時顯示非常慢的時域信號，也可以輕松解碼串行協議。按下按鈕，R&S® ScopeRider RTH以表格格式顯示當前分析的協議以及其他特定于協議的信息。另一個好處是支持符號標簽。解碼后的信號以純文本顯示，從而使使用該儀器非常容易。

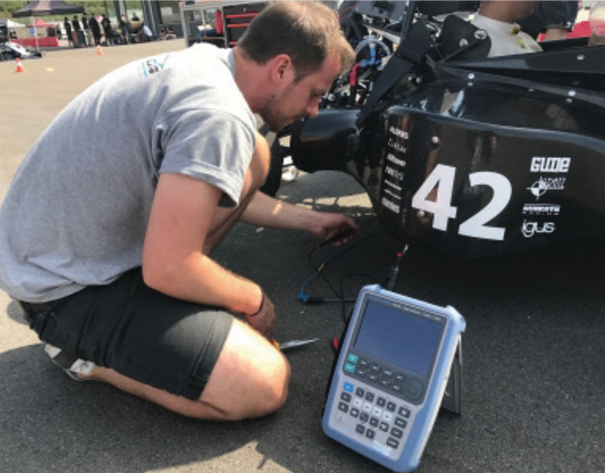

測量F17的發動機控制單元以測試點火中斷
測量示例
去年，R&S® ScopeRider RTH還用于調試F17的CAN總線數據。這樣可以確保所有值都正確顯示在駕駛艙中。
此外，R&S® ScopeRider RTH用于測試和優化發動機控制單元中的點火中斷。為了完成此任務，示波器對于Maximilian Kuhnert尤其重要。他不僅是電子團隊的一員，還負責FaSTDa Racing團隊的傳感器技術和數據記錄。
F17帶來了優化措施。在2017賽季之初，F(xiàn)aSTDa賽車隊在匈牙利的?rkény Euroring舉行的Formula Student East效率類比賽中獲得第一名。
2018年7月下旬在莫斯特（捷克共和國）舉行的第一場比賽中，F(xiàn)18 Clara在不利的情況下，32支球隊中排名第12位。由于一場雷暴，比賽提前結束了。在2018年8月上旬，該車隊在Hockenheimring賽車場上，F(xiàn)18 Clara賽車在58支配備內燃機的車隊中獲得了非?？捎^的第16位。在2018年8月底的巴塞羅那-加泰羅尼亞賽道的濕滑路面上，本賽季的最后一場比賽使F18總體上獲得了第十名。今年，該車再次顯示出即使在不利條件下也能可靠地運行的能力。

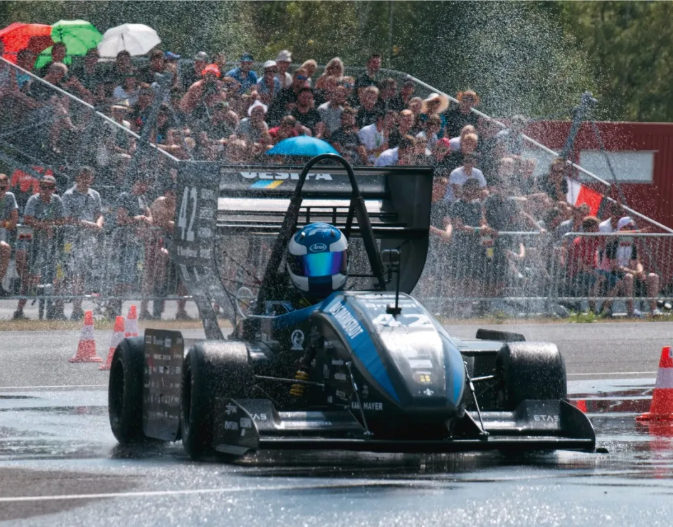

F18 Clara在捷克共和國的濕地面賽道上
